Quicke SM+ Schwergutschaufel 160–260 – EURO oder Aufnahme konfigurierbar
Produktnummer: BAS-QUICKE-SM-PLUSSechs Schaufelgrößen von 160 bis 260 cm: Wählen Sie die fertige EURO-Ausführung oder BOH M16 ohne oder mit passendem Hakensatz. Ergänzen Sie Wendemesser oder Zähne mit Schürfleiste, Überlaufschutz und eine passende Montageleistung.
Aus deiner Auswahl ermittelt
Berechnete Stückliste
0 KomponentenMengen werden aus deiner Auswahl ermittelt. Befestiger werden auf vollständige Packungen aufgerundet.
Produktinformationen "Quicke SM+ Schwergutschaufel 160–260 – EURO oder Aufnahme konfigurierbar"
Quicke SM+ Schwergutschaufel passend zusammenstellen
Die Quicke SM+ ist eine Schwergutschaufel mit sechs Größen von 160 bis 260 cm. Mit diesem Konfigurator stellen Sie Schaufel, Aufnahme und Ausstattung gemeinsam zusammen. Entscheidend sind die benötigte Arbeitsbreite, das Schaufelvolumen und die passende Anbindung an Ihre Maschine.
Sechs Größen, zwei Aufnahmewege
Die Größen 160, 180, 200, 220, 240 und 260 haben Arbeitsbreiten von 1580 bis 2580 mm. Das gestrichene Volumen reicht von 0,60 bis 1,00 m³, das gehäufte Volumen von 0,76 bis 1,26 m³. Alle Modelle sind 760 mm hoch und haben eine Arbeitstiefe von 890 mm.

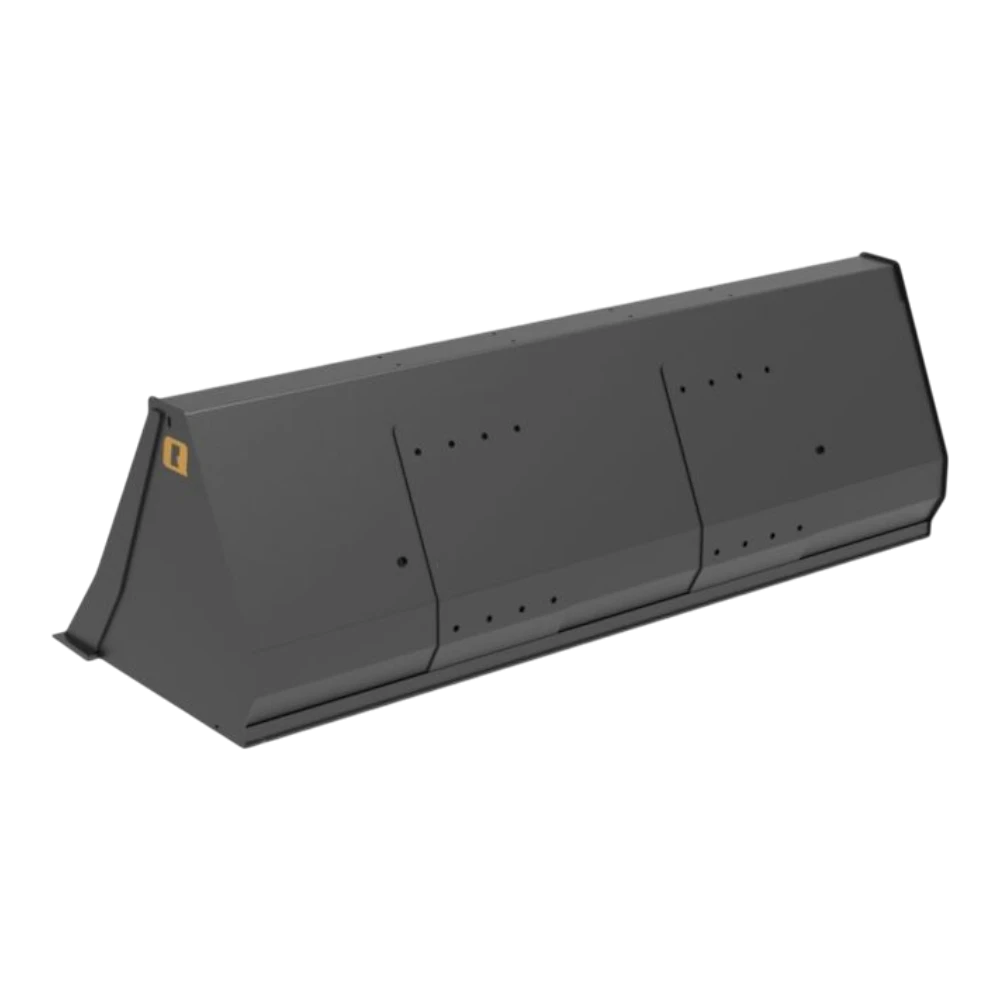

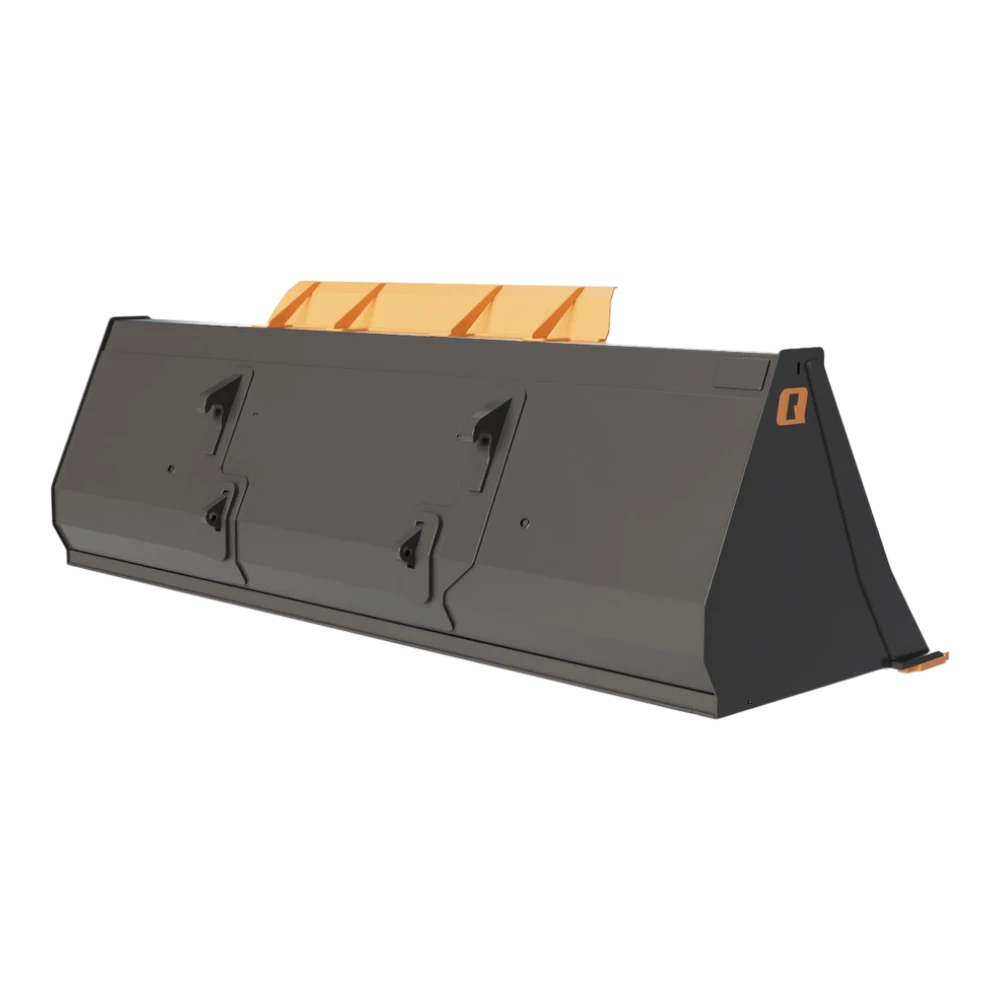

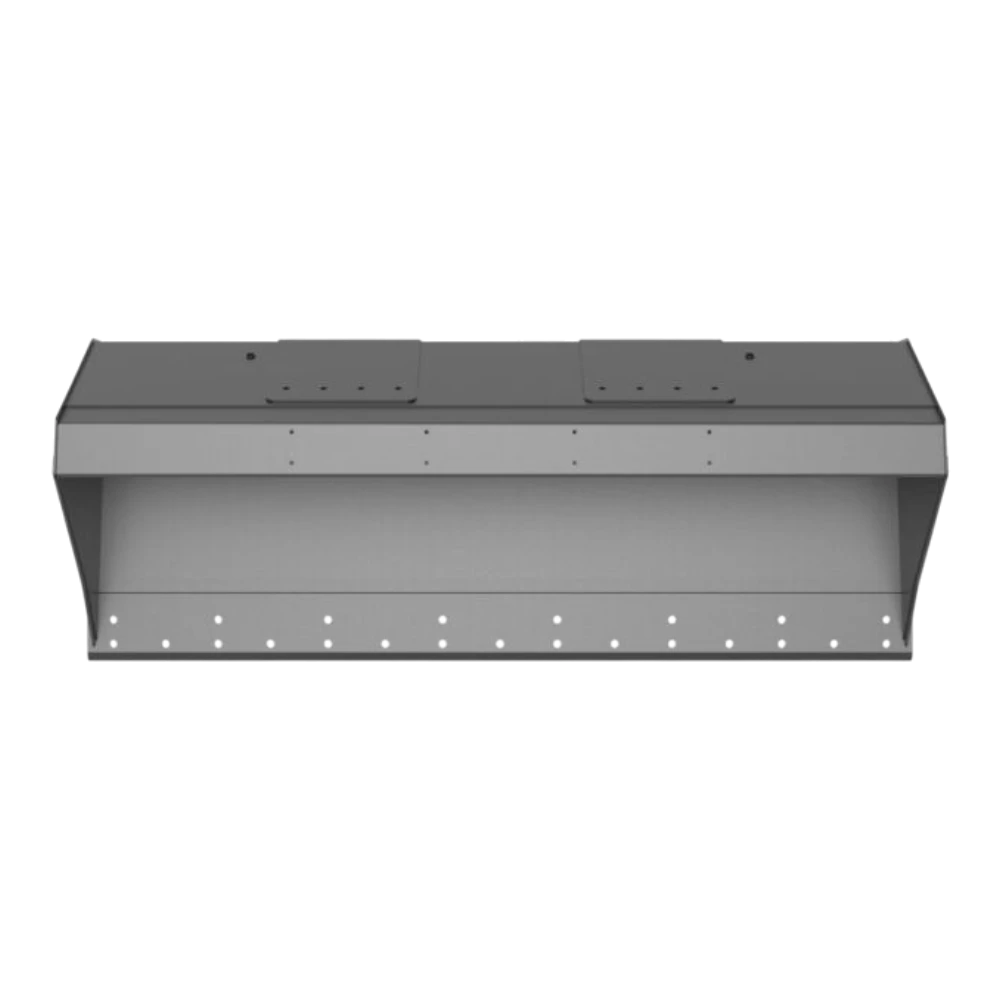

Bei EURO bestellen Sie die fertige Schaufel mit EURO-Aufnahme ab Werk. Bei Keine Aufnahme bestellen Sie die BOH-M16-Grundschaufel ohne Hakensatz. Bei Hakensatz konfigurieren ergänzen Sie genau einen für die gewählte Größe freigegebenen Hakensatz. Diese beiden Ausführungen sind eigenständige Grundartikel. Ein zusätzlicher EURO-Hakensatz gehört daher nicht zur fertigen EURO-Schaufel.
Den passenden Hakensatz wählen
Nach Auswahl der Größe zeigt der Konfigurator die dafür freigegebenen Hakensätze. Dazu gehören unter anderem Systeme von Manitou, JCB, Weidemann und Kramer. Die Freigabe hängt von der konkreten Aufnahme und der Schaufelgröße ab. Ändern Sie die Größe, wird eine nicht mehr passende Aufnahme entfernt. Bitte wählen Sie unter Aufnahme erneut „Keine Aufnahme“, EURO oder einen passenden Hakensatz.
Schneidkante und Verschleißausstattung

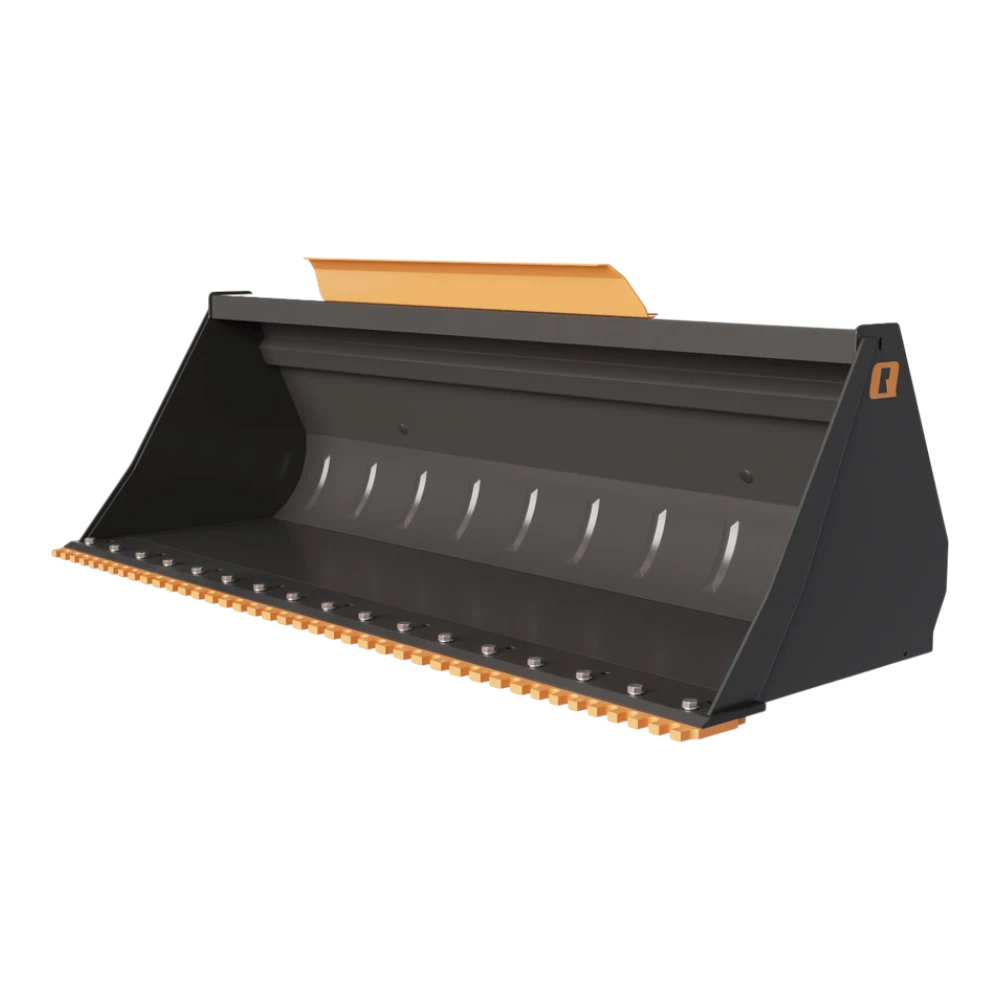

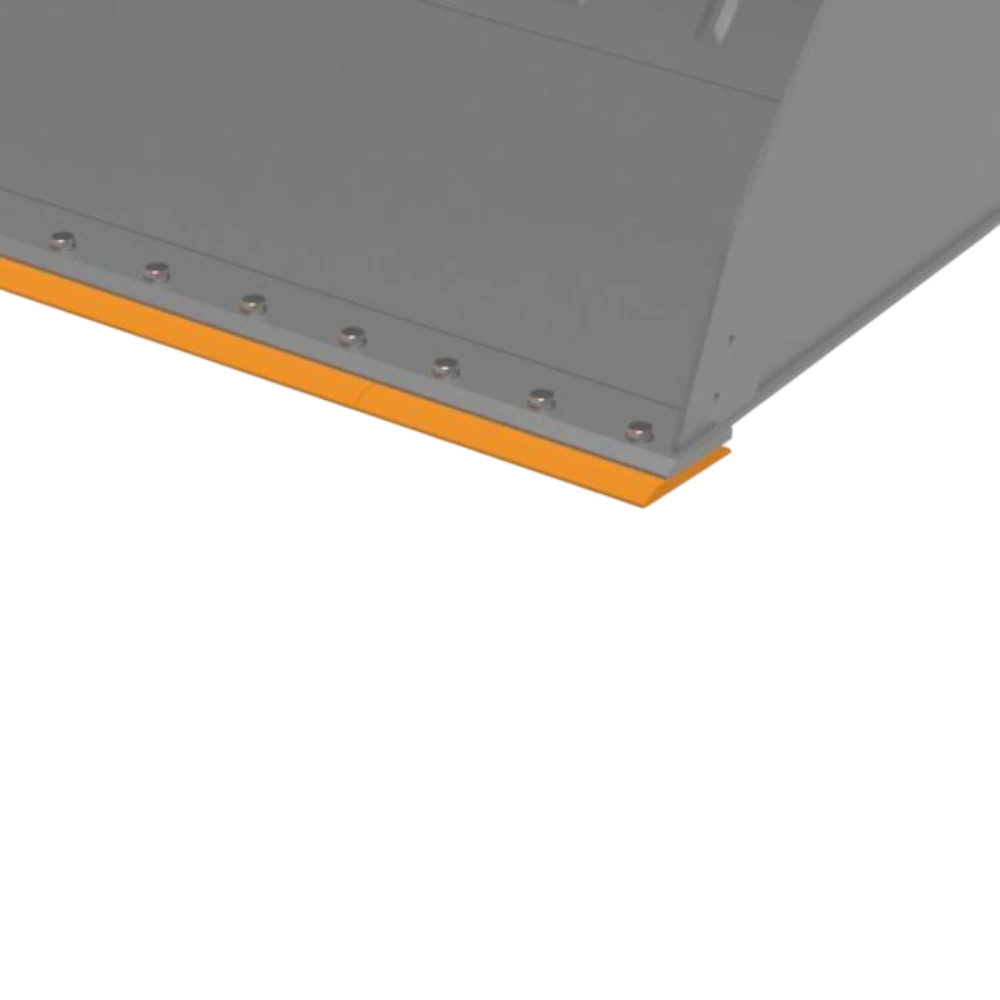

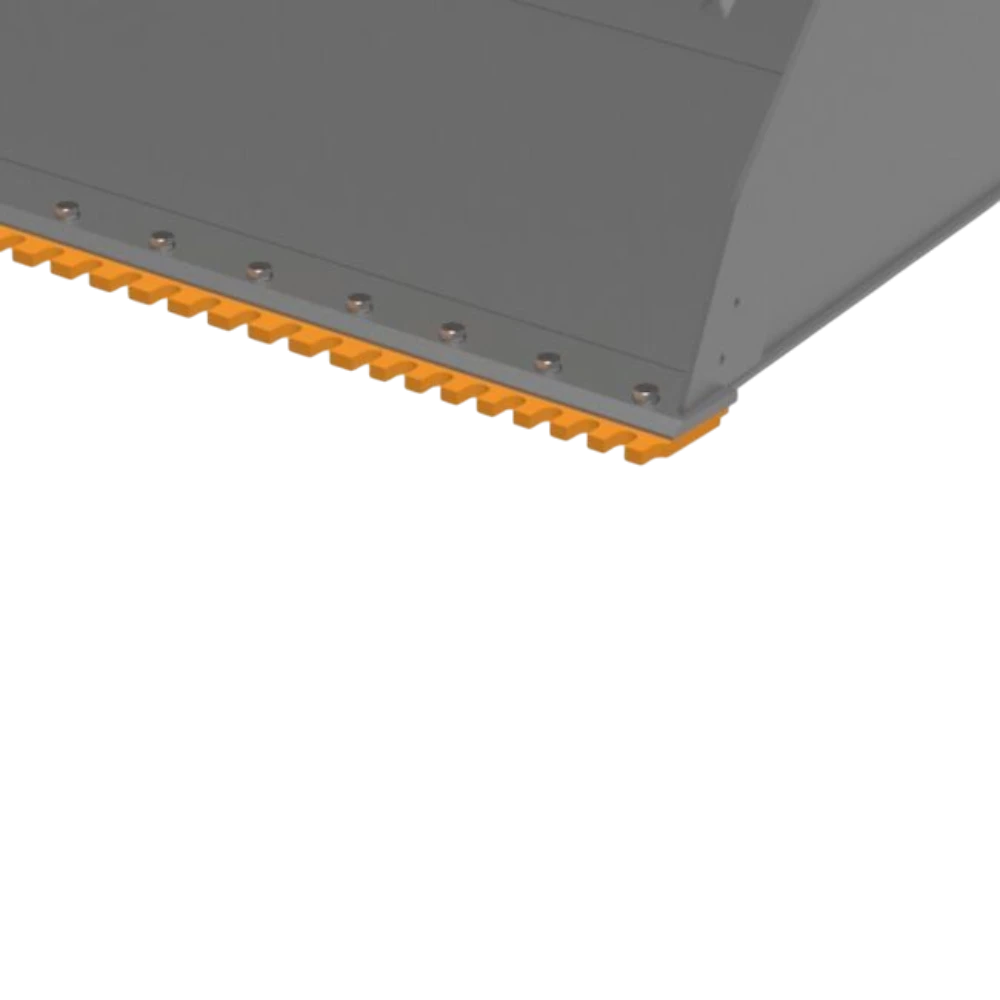

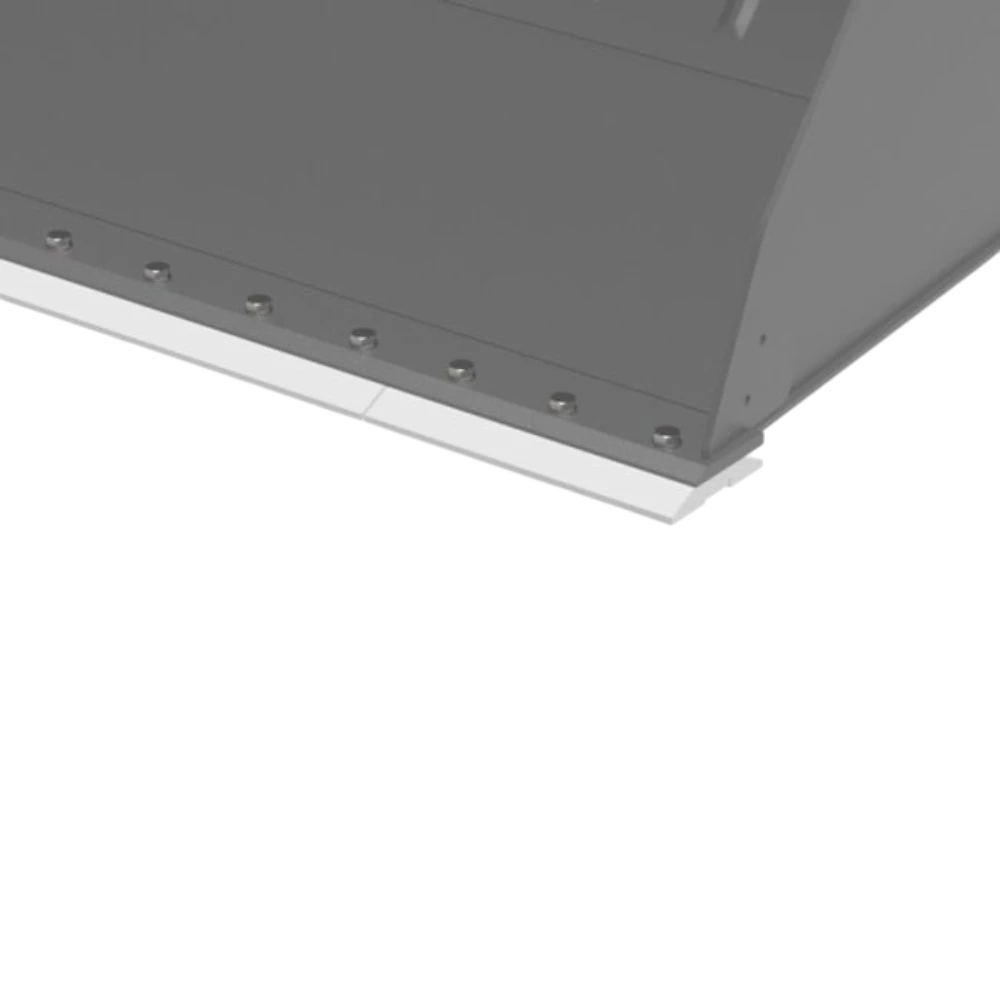

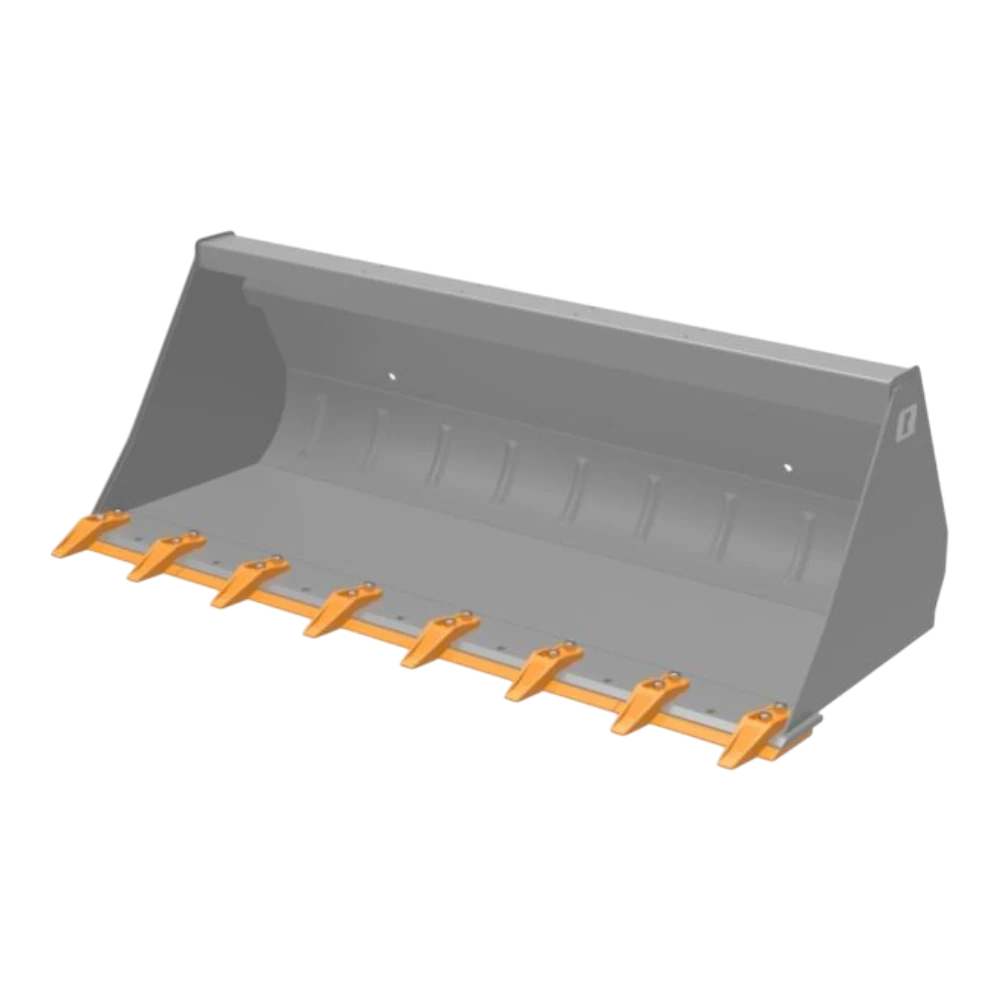

Die Standardschneidkante ist enthalten. Alternativ wählen Sie ein HB500-Wendemesser, ein gezacktes Wendemesser, ein Kunststoff-Wendemesser oder Zähne mit Schürfleiste. Pro Schaufel wird eine dieser Ausstattungen gewählt. Das Kunststoff-Wendemesser steht ab Größe 180 zur Verfügung.
Die Standardschneidkante der Größen 160 bis 220 misst 150 × 18 mm, die der Größen 240 und 260 wird mit 200 × 18 mm geführt. Die angegebene Härte beträgt jeweils 500 HB.
Zubehör sinnvoll kombinieren

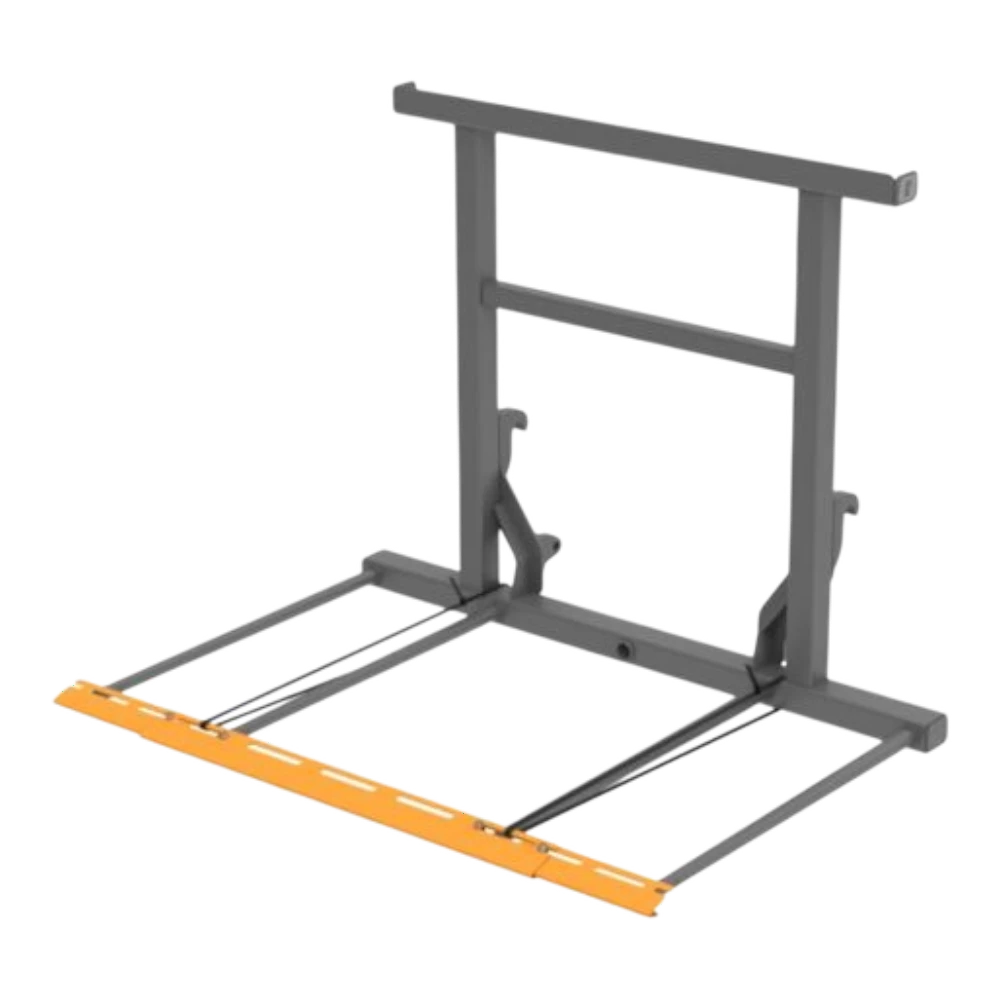

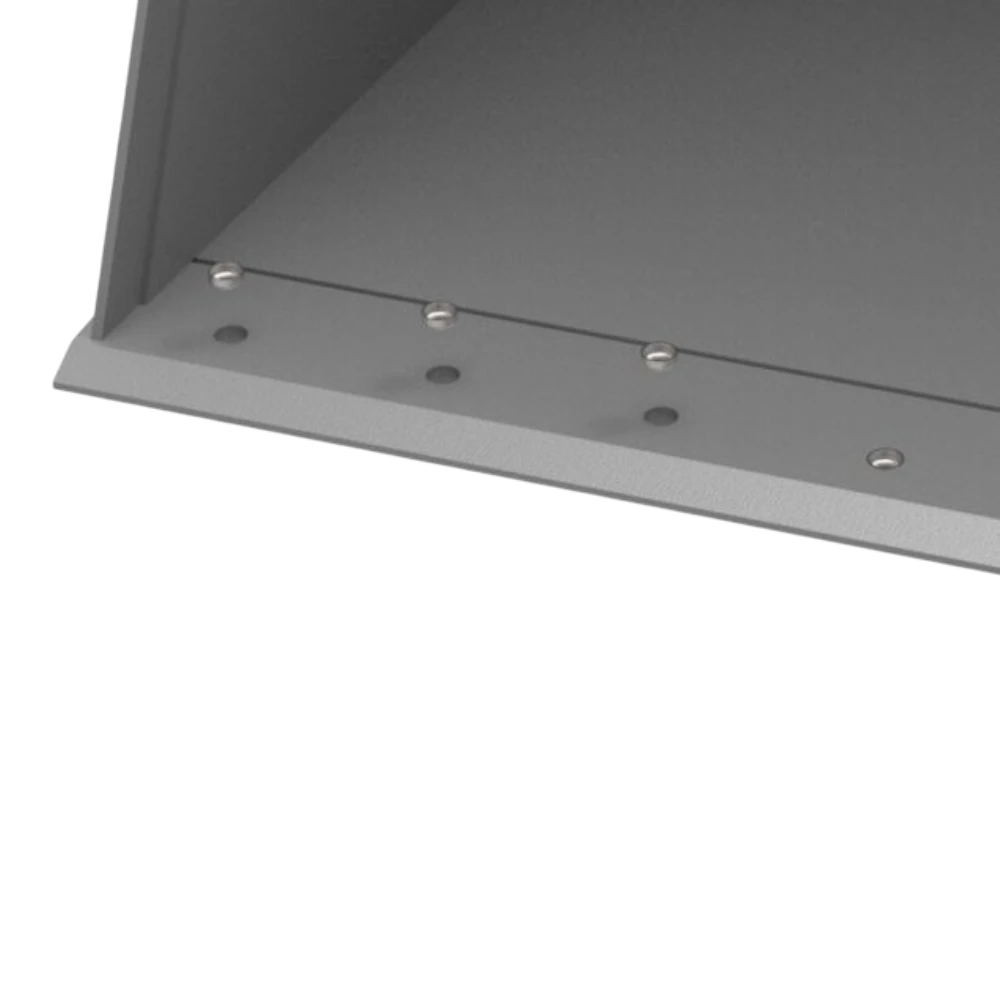

Stopfen können Sie mit der Standard-Schneidkante ergänzen. Ein Kantenschutz steht bei der Ausstattung mit Zähnen und Schürfleiste zur Wahl: für SM+ 160 bis 220 die Leiste 120–220, für SM+ 240 und 260 die Leiste 220–295.

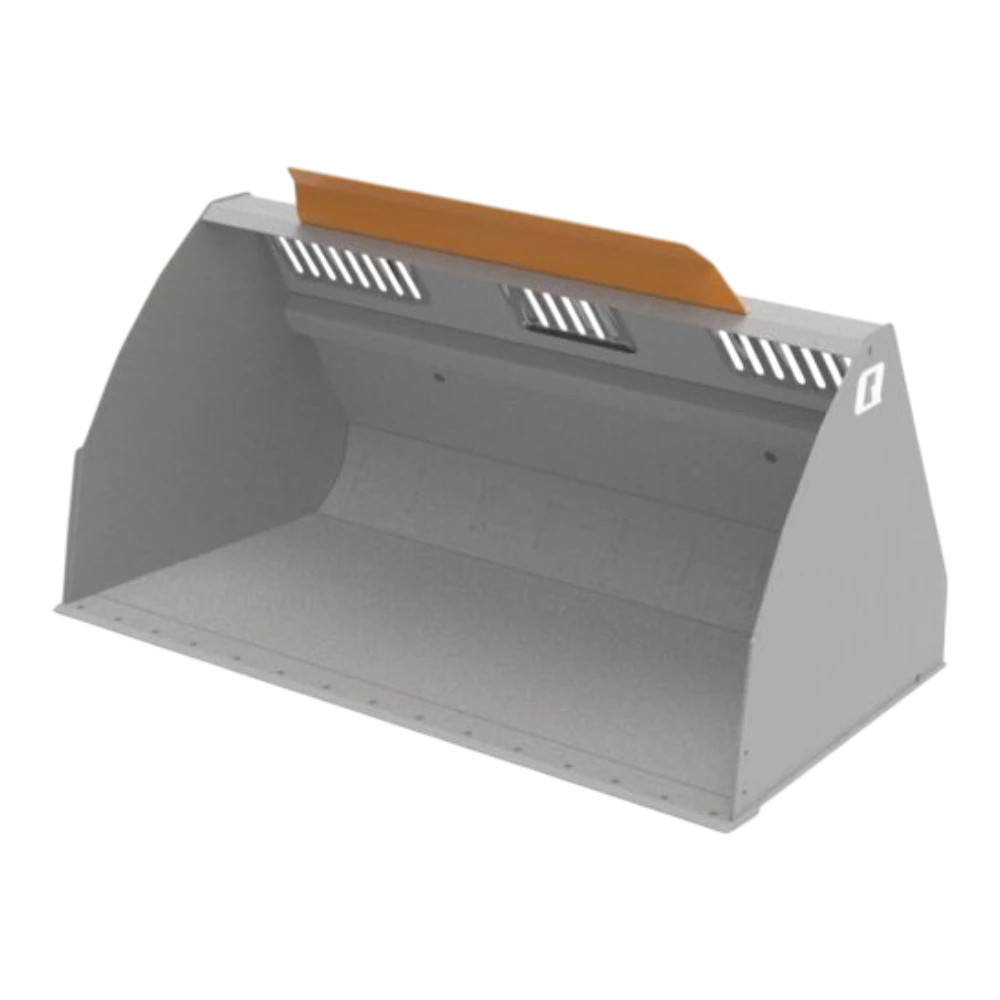

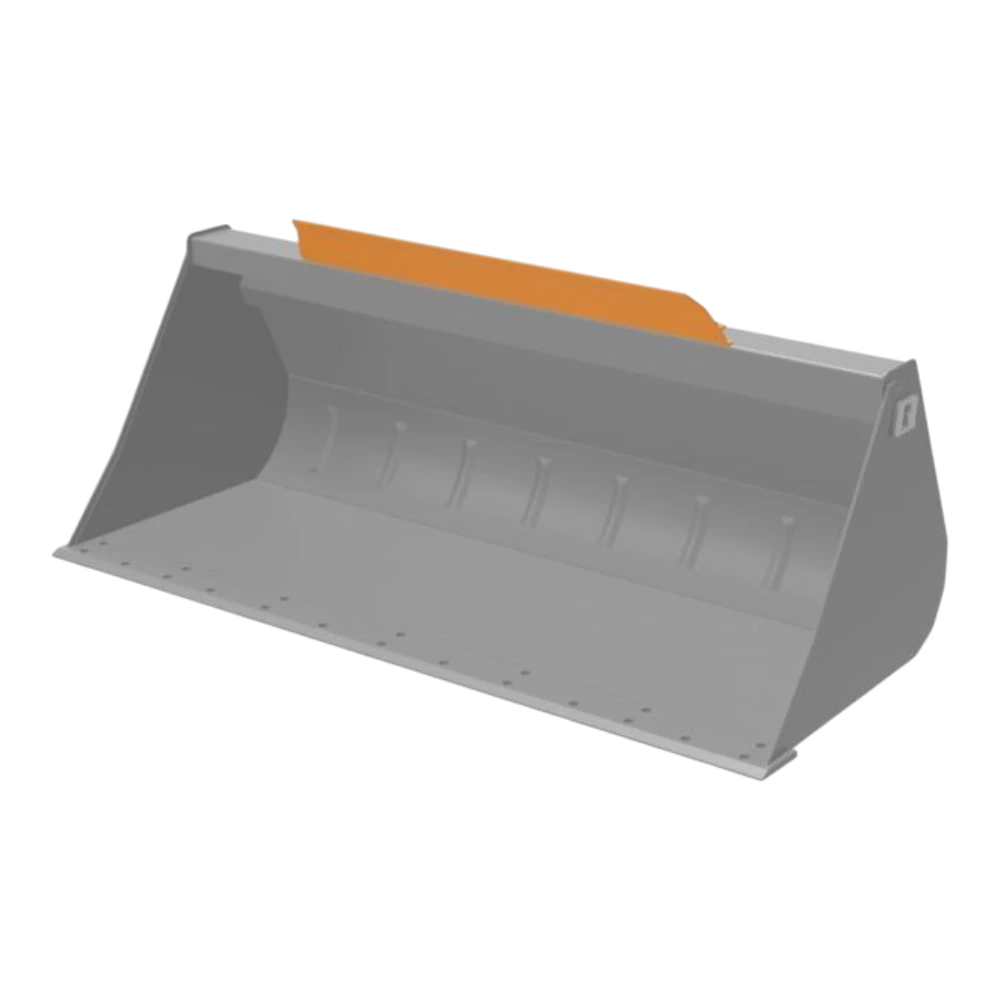

Der Überlaufschutz M ist für alle sechs Größen vorgesehen; L–XL kann ab Größe 180 gewählt werden. Beide Ausführungen sind Alternativen. Ein Überlaufschutz lässt sich mit den jeweiligen Schneidkantenausstattungen kombinieren.
Technische Daten für die Auswahl
| Größe | Arbeitsbreite [mm] | Volumen gestrichen / gehäuft [m³] |
|---|---|---|
| 160 | 1580 | 0,60 / 0,76 |
| 180 | 1780 | 0,68 / 0,86 |
| 200 | 1980 | 0,76 / 1,00 |
| 220 | 2180 | 0,84 / 1,06 |
| 240 | 2380 | 0,90 / 1,16 |
| 260 | 2580 | 1,00 / 1,26 |
| Größe | Gewicht EURO / BOH [kg] |
|---|---|
| 160 | 229 / 235 |
| 180 | 250 / 256 |
| 200 | 271 / 277 |
| 220 | 296 / 302 |
| 240 | 365 / 369 |
| 260 | 386 / 392 |
Die Gesamttiefe beträgt bei EURO 990 mm und bei BOH M16 925 mm. Die genannten Gewichte beziehen sich auf den jeweiligen Grundartikel; separat gewählte Ausstattung kommt hinzu.
Montage und Bestellumfang
Unter Aufnahme wählen Sie direkt „Keine Aufnahme“, die fertige EURO-Ausführung oder „Hakensatz konfigurieren“. Sobald Zubehör gewählt ist, können Sie dessen Montage ergänzen – unabhängig davon, ob Sie keine Aufnahme, EURO oder einen Hakensatz gewählt haben. Mit gewähltem Hakensatz können Sie dessen Montage ergänzen; gemeinsame Montage setzt zusätzlich Zubehör voraus. Ohne Montageleistung werden die ausgewählten Artikel ohne diese Zusatzleistung bestellt.
Vor dem Hinzufügen zum Warenkorb sehen Sie die gewählte Schaufel und alle ergänzten Einzelartikel mit Artikelnummern und aktuellen Preisen. Die Konfiguration enthält nur die tatsächlich ausgewählten Bestandteile; die Standard-Schneidkante und eine bereits integrierte EURO-Aufnahme werden nicht zusätzlich berechnet.
