Quicke GXL+ Universalschaufel für Teleskoplader, Radlader und große Frontlader
Die GXL+ gehört zu den großen Quicke-Universalschaufeln und ist für Teleskop- und Radlader sowie große Frontlader vorgesehen. Drei Größen von 220 bis 260 ermöglichen die Auswahl nach Arbeitsbreite und Schaufelvolumen. Die BoH-M24-Grundschaufel lässt sich ohne Hakensatz bestellen oder mit einer freigegebenen Aufnahme ausstatten.
GXL+ 220, 240 und 260 vergleichen
Nennbreite, Arbeitsbreite, Volumen und Gewicht sind bei der Auswahl getrennt zu betrachten. Die GXL+ 220 ist beispielsweise 2200 mm breit und hat 2180 mm Arbeitsbreite. Größere Modelle bieten mehr Volumen und bringen ein höheres Eigengewicht mit.
| Größe | Breite / Arbeitsbreite [mm] | Volumen gestrichen / gehäuft [m³] |
|---|---|---|
| 220 | 2200 / 2180 | 1,55 / 1,94 |
| 240 | 2400 / 2380 | 1,69 / 2,11 |
| 260 | 2600 / 2580 | 1,85 / 2,31 |
| Größe | Gewicht [kg] |
|---|---|
| 220 | 529 |
| 240 | 588 |
| 260 | 619 |
Für die Baureihe ist eine Laderhubkraft von 3,5 bis 10 t empfohlen; die maximale Schüttgutdichte beträgt 1500 kg/m³. Die Gewichte sind ohne BoH-Hakensatz angegeben. Berücksichtigen Sie zusätzlich das gewählte Zubehör und die Eignung der jeweiligen Aufnahme.
Außenmaße und Innenmaße
Alle drei Grundschaufeln sind 1400 mm tief und 1050 mm hoch. Die maximale Innentiefe beträgt 1365 mm, die maximale Innenhöhe 1015 mm. Diese Maße werden getrennt geführt. Die serienmäßige Schneidkante misst 150 × 18 mm bei 500 HB.
BoH M24: Keine Aufnahme oder Hakensatz konfigurieren

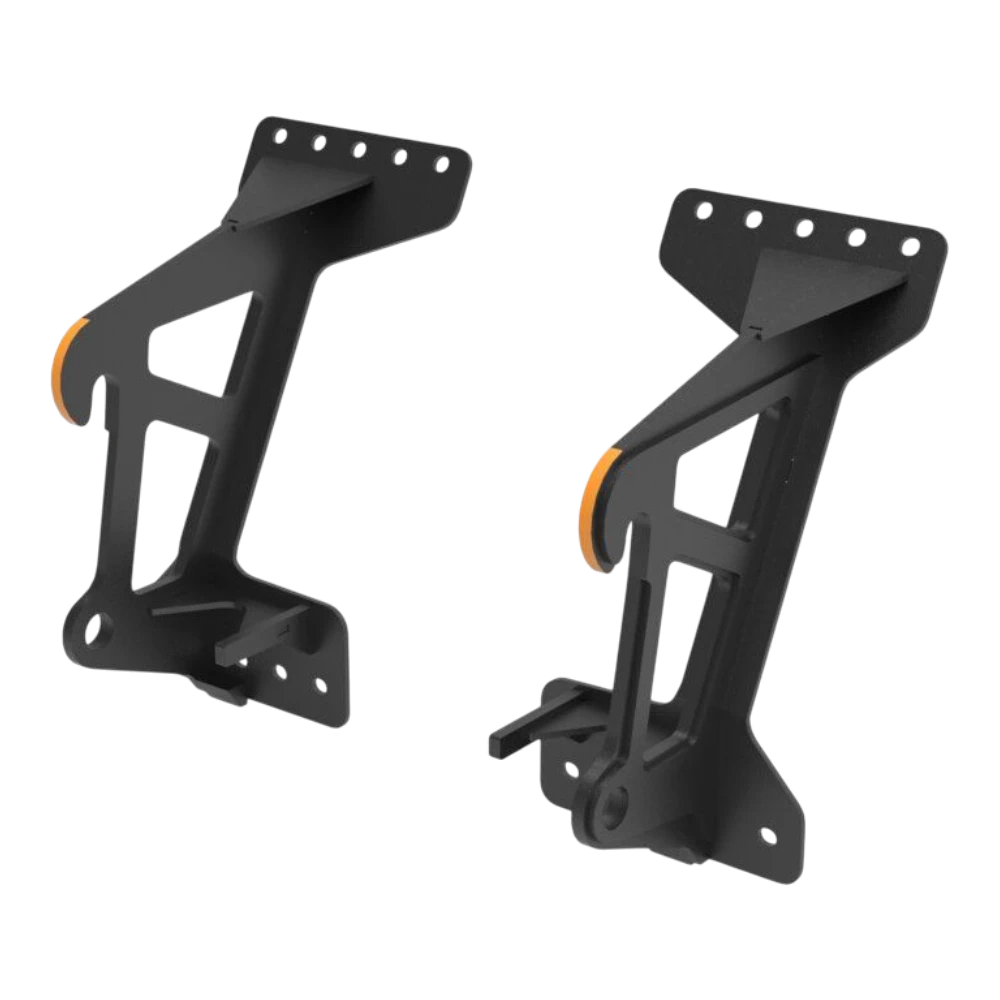

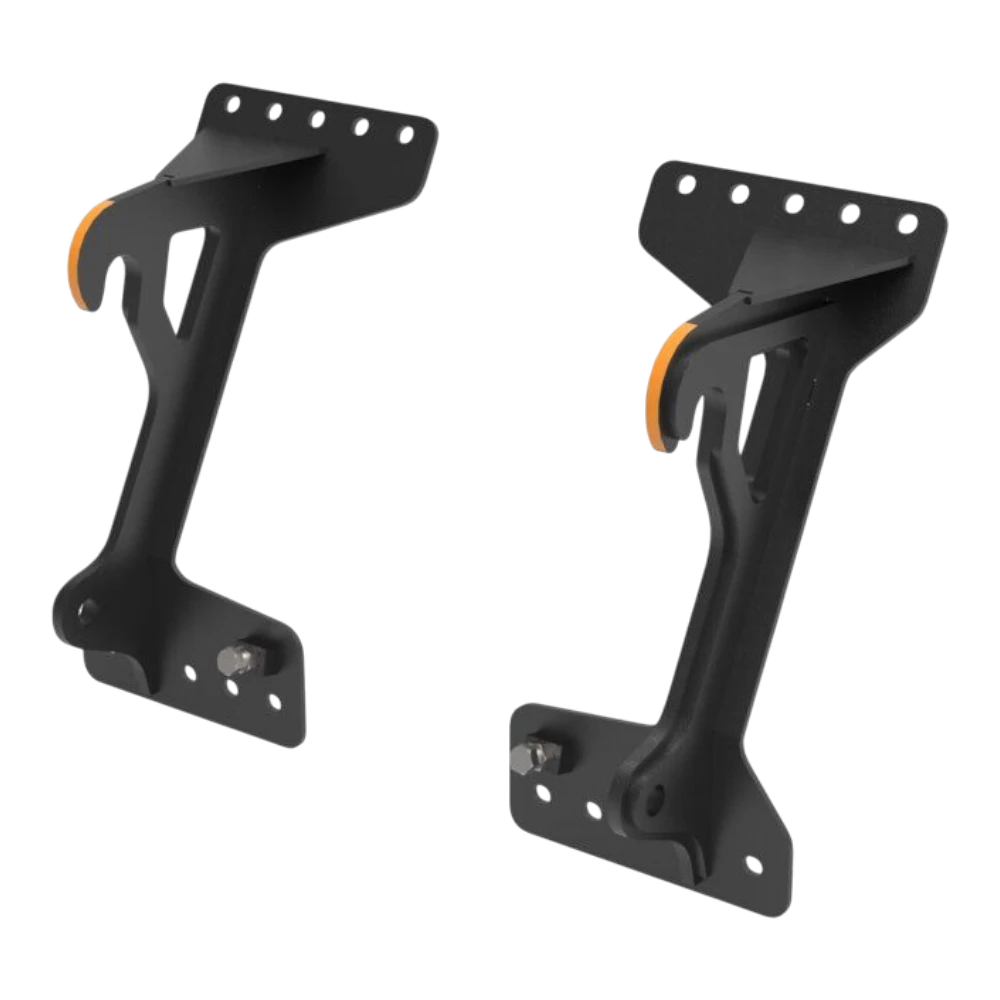

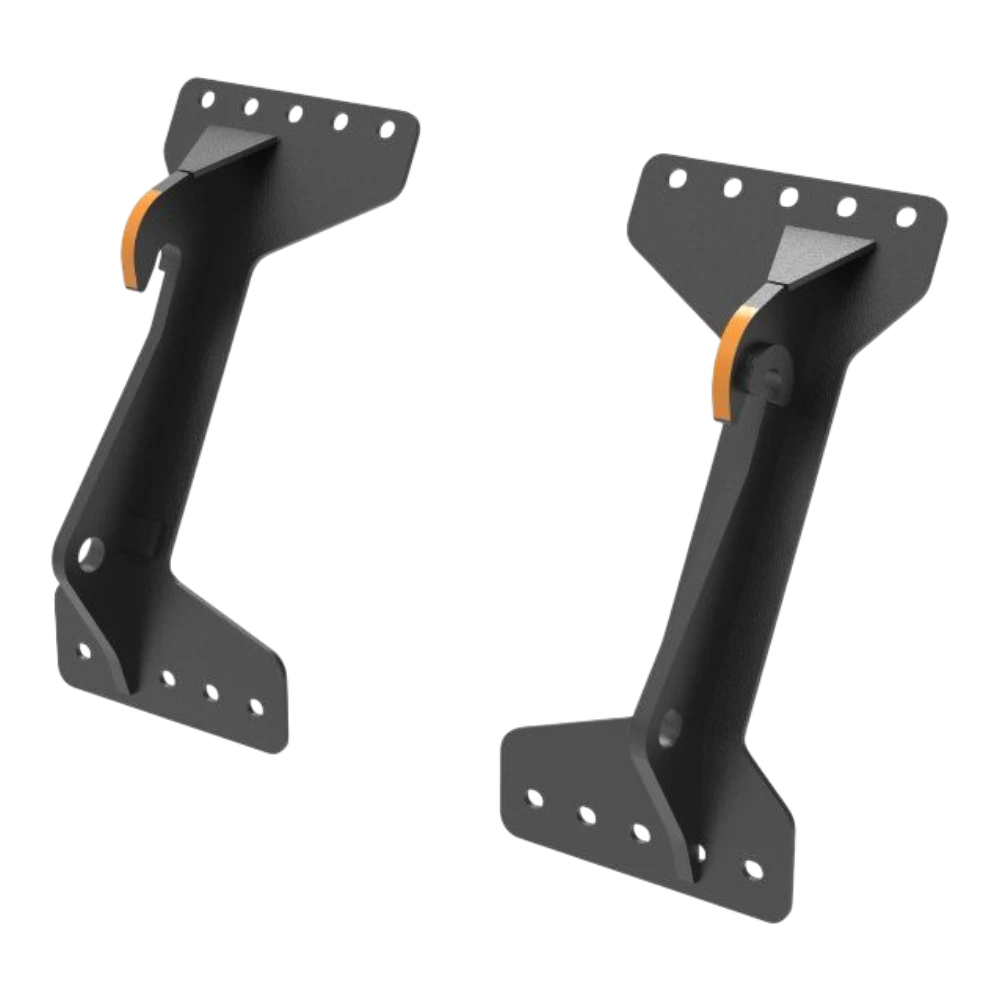

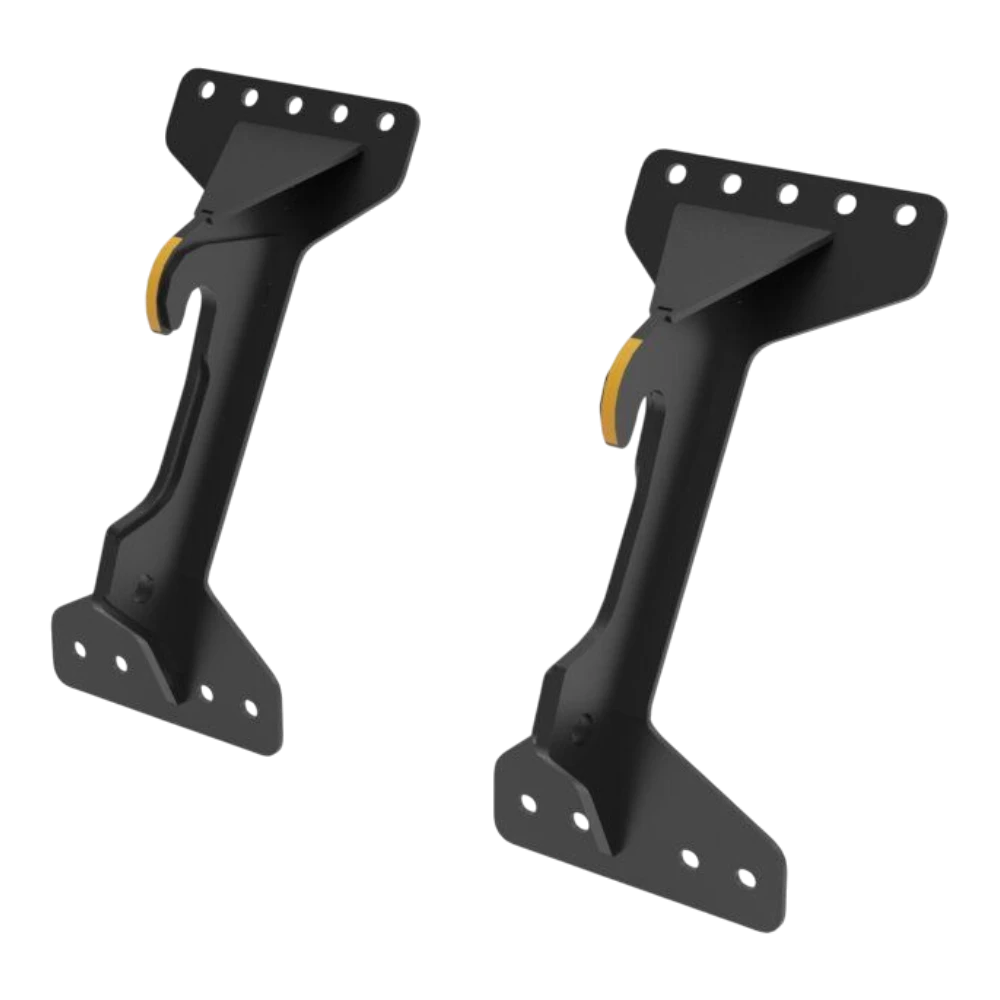

Wählen Sie direkt unter Aufnahme Keine Aufnahme, wenn Sie die Grundschaufel ohne Hakensatz bestellen möchten. Mit Hakensatz konfigurieren ist genau ein für die Größe freigegebener M24-Haken erforderlich. Prüfen Sie die genaue Ausführung des Schnellwechselrahmens Ihrer Maschine.
Die Auswahl berücksichtigt die Größenfreigaben: Alo HD ist bei 240/260 verfügbar, JCB TC Compact nur bei 220. EURO, Hauer, Kramer Short, Weidemann 50-50 und die aufgeführten Zettelmeyer-602-Ausführungen sind auf 220/240 begrenzt. Für GXL+ 260 steht kein EURO-Hakensatz zur Verfügung. Ein beim Größenwechsel unpassender Haken wird entfernt; bei konfigurierter Aufnahme ist anschließend eine neue Auswahl nötig.

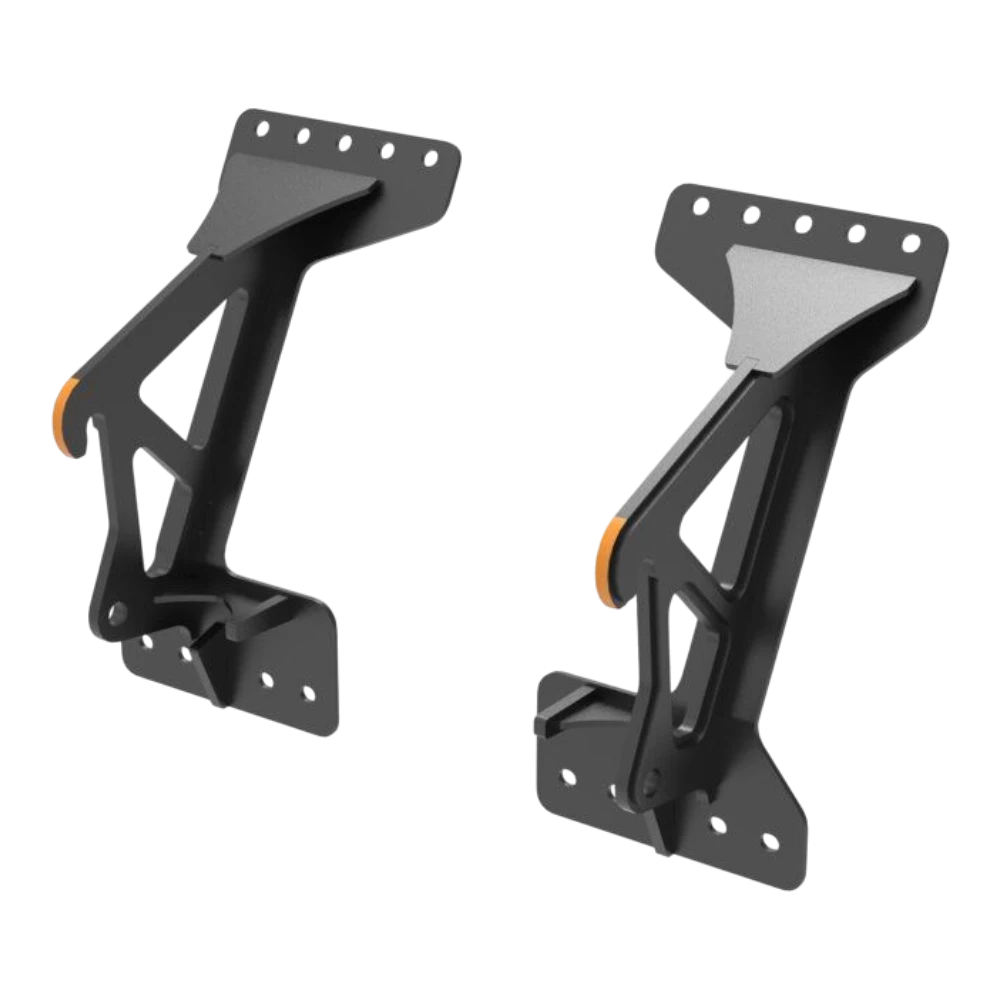

Beachten Sie die Hinweise in der Hakenauswahl: Atlas 65 ist in Kombination mit GXL+ auf den Teleskoplader AR480 T beschränkt. Die Zettelmeyer-602-Standardaufnahme verwendet für GXL+ die spezielle 6°-Ausführung. Beim DIY-Satz gilt maximal 8 t Laderhubkraft; die Sattelplatten sind unlackiert und die fachgerechte Schweißausführung liegt beim Anwender beziehungsweise Verarbeiter.
Schneid- und Verschleißausstattung

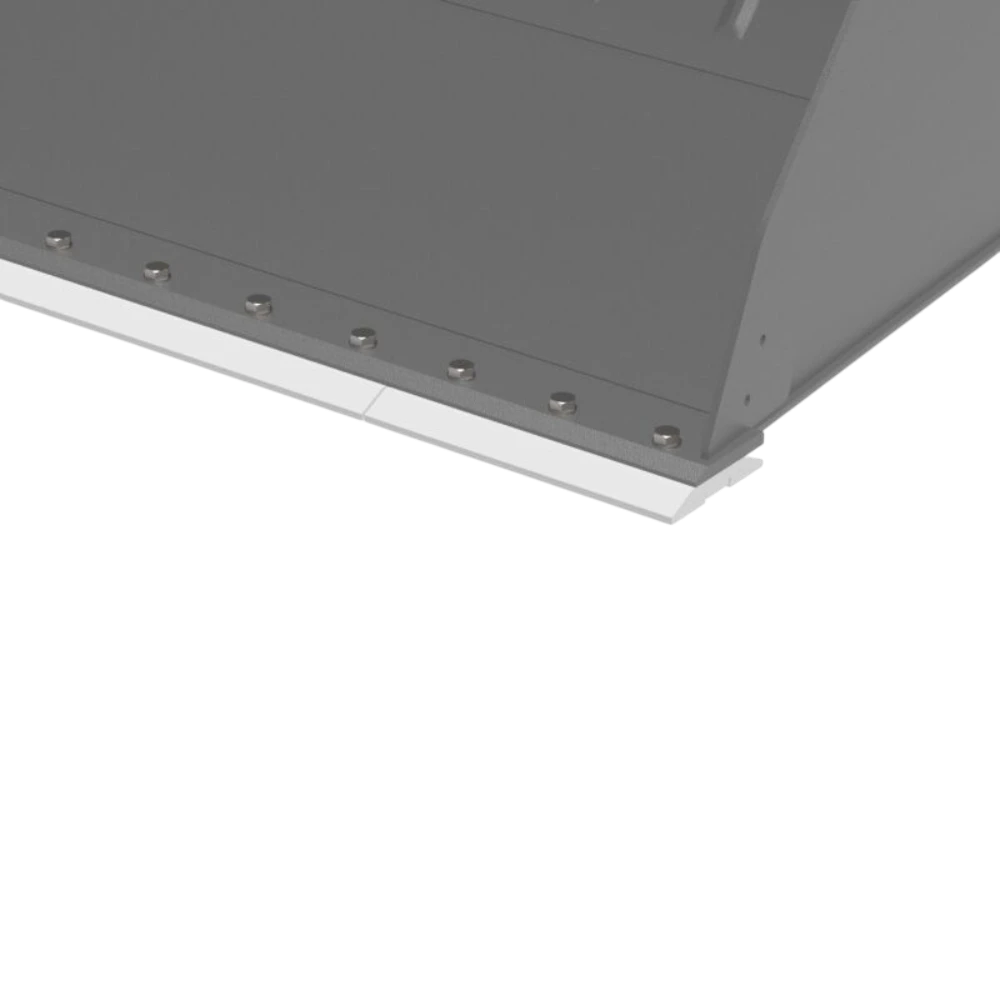

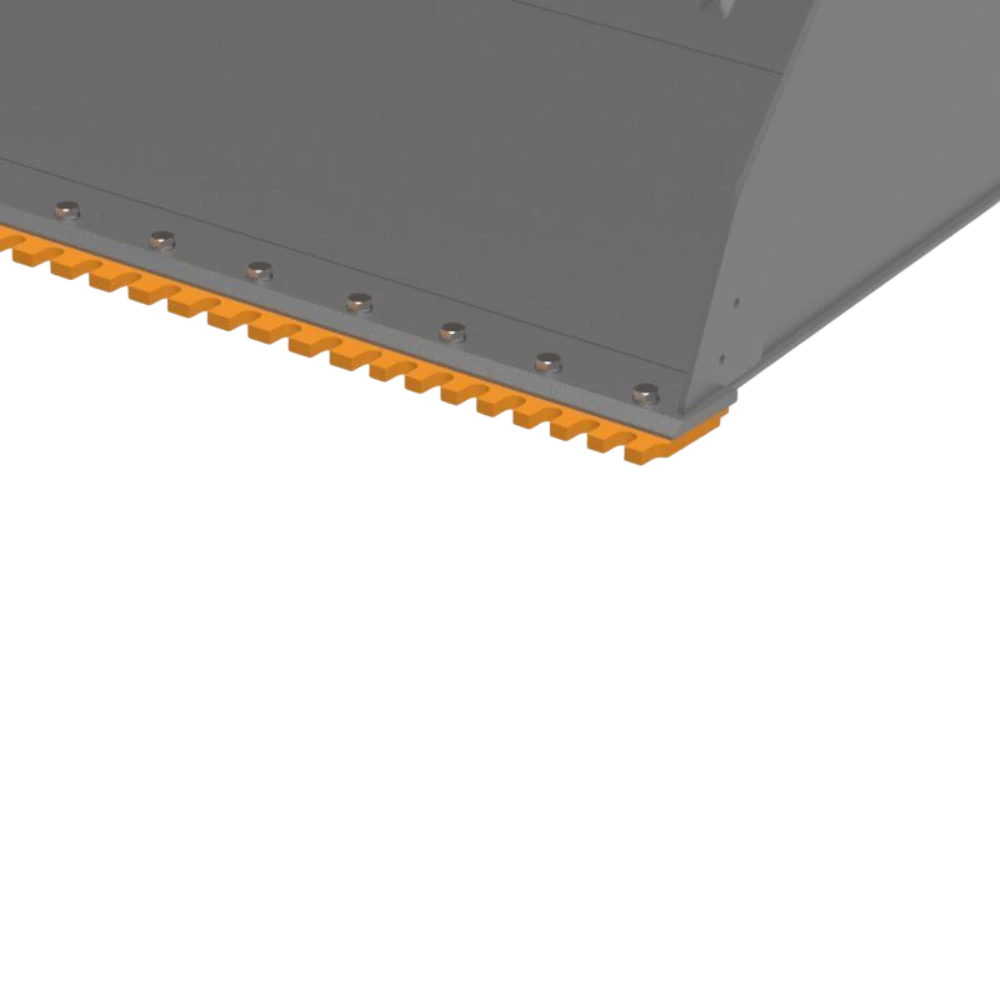

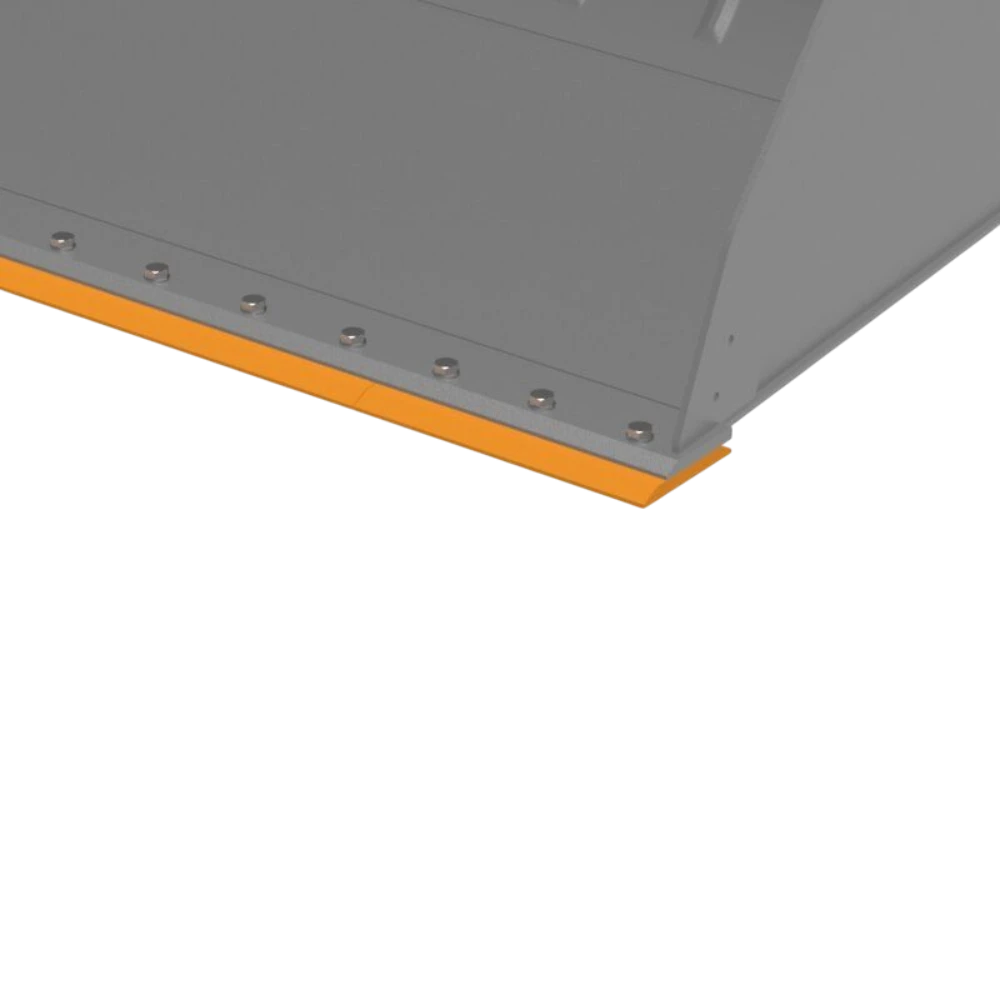

Die Standard-Schneidkante gehört zum Grundartikel. Für alle drei Größen stehen alternativ ein HB500-, ein gezacktes oder ein Kunststoff-Wendemesser zur Wahl. Das HB500-Wendemesser besitzt eine Zusatzschneide von 200 × 20 mm. Sie wählen eine Ausstattung; bei einem Größenwechsel bleibt die Messerart erhalten und der zugehörige Artikel wird passend gewechselt.
Schürfleisten-Stopfen M+–XL+ mit 23,4 mm Durchmesser im Satz zu 18 Stück sind für die Standardausstattung ohne geschraubtes Wendemesser vorgesehen. Beim Wechsel auf ein Wendemesser entfallen die Stopfen automatisch.
Überlaufschutz L–XL und Wall Saver
Überlaufschutz L–XL und Wall Saver sind bei allen drei Größen optional verfügbar. Sie lassen sich mit jeder angebotenen Schneidkantenausstattung kombinieren und bleiben bei deren Wechsel erhalten. Der Wall Saver ergänzt den Schutz an den Schaufelseiten beim Arbeiten an Wänden.
Montage und Bestellumfang
Bei ausgewähltem Zubehör ist Montage Zubehör unabhängig vom Hakensatz möglich, auch bei Keine Aufnahme. Montage Hakensatz verlangt einen gewählten Haken, Montage Hakensatz und Zubehör einen Haken und Zubehör. Sie wählen höchstens eine Montageleistung oder Keine Montage.
Die Zusammenstellung zeigt die Grundschaufel und alle gewählten Einzelartikel mit ihren aktuellen Shoppreisen. Ohne Aufnahme wird kein Hakenartikel berechnet. Die im Grundartikel enthaltene Standard-Schneidkante wird nicht zusätzlich berechnet.
