Quicke GS+ Universalschaufel 90–160 – BOH M16 konfigurieren
Produktnummer: BAS-QUICKE-GS-PLUSQuicke GS+ in fünf Größen von 90 bis 160: ohne Aufnahme bestellen oder einen passenden M16-Hakensatz wählen. HB500-, gezacktes oder Kunststoff-Wendemesser sowie Zubehör und Montage ergänzen.
Aus deiner Auswahl ermittelt
Berechnete Stückliste
0 KomponentenMengen werden aus deiner Auswahl ermittelt. Befestiger werden auf vollständige Packungen aufgerundet.
Produktinformationen "Quicke GS+ Universalschaufel 90–160 – BOH M16 konfigurieren"
Quicke GS+ Universalschaufel für Hoflader und Kompaktlader
Die Quicke GS+ ist eine Universalschaufel für Hoflader und kleine kompakte Radlader. Mit fünf Größen von 90 bis 160 wählen Sie Arbeitsbreite und Schaufelvolumen passend zu Ihrer Maschine und den anfallenden Ladeaufgaben. Der Konfigurator verbindet die reale Grundschaufel mit einem passenden Hakensatz und der gewählten Ausstattung.
Größen, Volumen und Arbeitsbreite vergleichen
Die Breite reicht von 900 bis 1600 mm, die Arbeitsbreite von 880 bis 1580 mm. Breite und Arbeitsbreite sind getrennt aufgeführt, damit Sie den tatsächlichen Arbeitsbereich beurteilen können. Das Volumen und Eigengewicht steigen mit der gewählten Größe.
| Größe | Breite / Arbeitsbreite [mm] | Volumen gestrichen / gehäuft [m³] |
|---|---|---|
| 90 | 900 / 880 | 0,26 / 0,32 |
| 100 | 1000 / 980 | 0,29 / 0,36 |
| 120 | 1200 / 1180 | 0,36 / 0,44 |
| 140 | 1400 / 1380 | 0,42 / 0,53 |
| 160 | 1600 / 1580 | 0,48 / 0,61 |
| Größe | Gewicht [kg] | Aufnahmevorbereitung |
|---|---|---|
| 90 | 108 | BoH M16S |
| 100 | 116 | BoH M16S |
| 120 | 135 | BoH M16S |
| 140 | 181 | BoH M16 S/L |
| 160 | 197 | BoH M16 S/L |
Alle fünf Grundschaufeln sind 860 mm tief und 680 mm hoch; die Arbeitstiefe beträgt 825 mm. Die Gewichte beziehen sich auf die Grundartikel ohne zusätzlich gewählten Hakensatz oder Zubehör. Bei 90/100/120 misst die Standard-Schneidkante 100 × 14 mm, bei 140/160 150 × 14 mm; die angegebene Härte beträgt jeweils 500 HB.
BOH M16: keine Aufnahme oder passenden Hakensatz wählen
Jede GS+-Grundschaufel ist ohne Hakensatz kaufbar. Wählen Sie dafür direkt unter Aufnahme Keine Aufnahme. Bei Hakensatz konfigurieren ist dagegen genau ein zur Größe passender Haken erforderlich. Die Größen 90, 100 und 120 besitzen BoH M16S; bei 140 und 160 sind die freigegebenen M16S- und M16L-Hakensätze unter BoH M16 S/L zusammengefasst.
Die Auswahl zeigt ausschließlich die für Ihre Größe zugelassenen Aufnahmen, unter anderem dokumentierte Ausführungen für Avant, Giant, Knikmops, Kramer, Schäffer, Thaler und Weidemann. Für die größeren GS+-Modelle kommen weitere M16L-Systeme hinzu. Prüfen Sie stets die genaue Ausführung am Schnellwechselrahmen Ihrer Maschine.
EURO und Skid Steer Narrow: Größenfreigaben beachten
EURO M16S ist ausschließlich bei GS+ 120 verfügbar. Bei GS+ 140 und 160 wählen Sie bei Bedarf EURO M16L oder EURO/3PL. Skid Steer Narrow ist ab Größe 100 freigegeben. Ändern Sie die Größe, entfernt der Konfigurator einen nicht mehr passenden Haken und verlangt bei konfigurierter Aufnahme eine neue Hakenauswahl.
Standard, HB500, gezacktes oder Kunststoff-Wendemesser

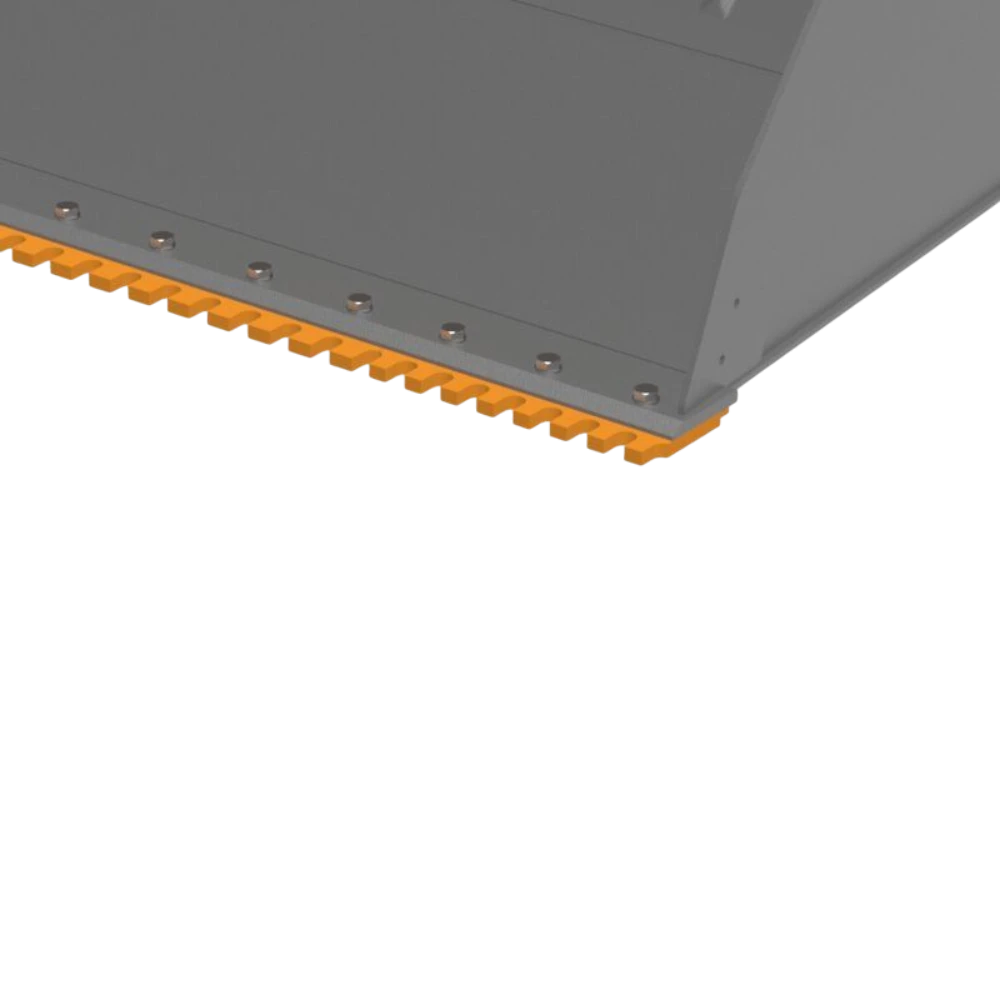

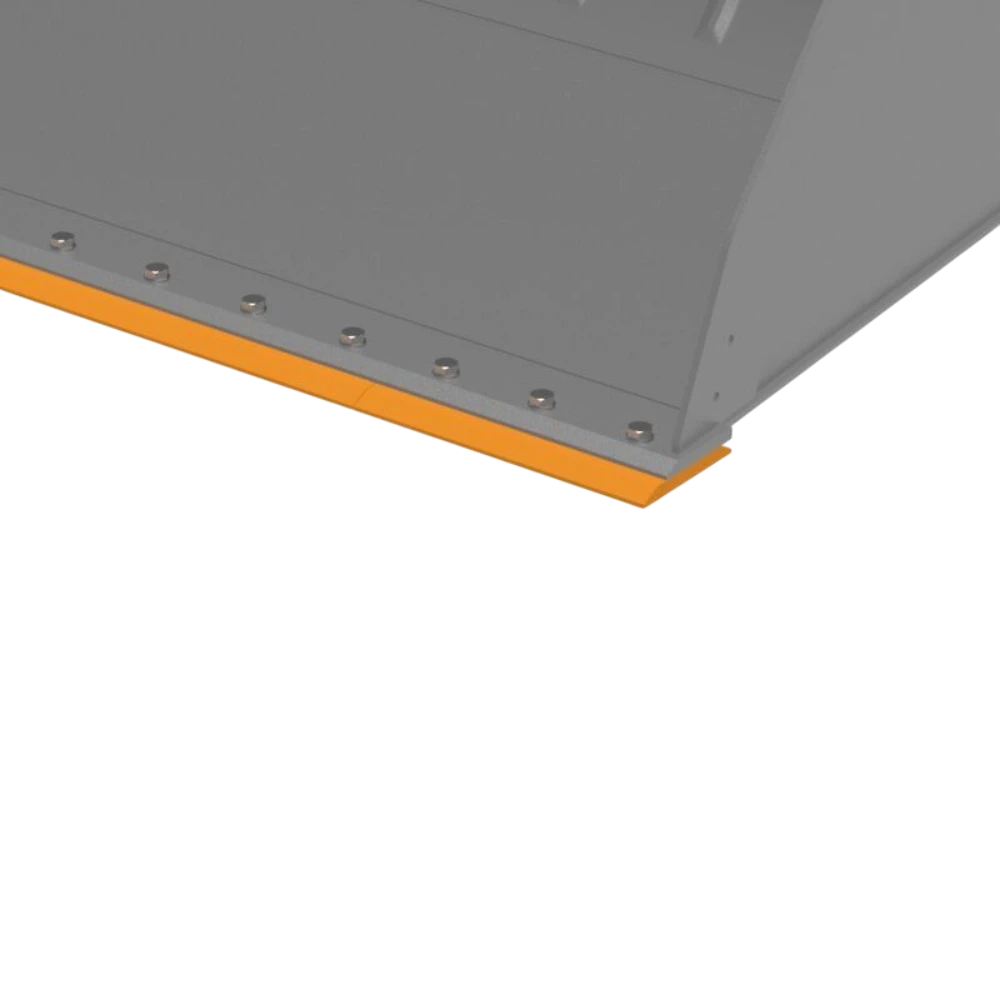

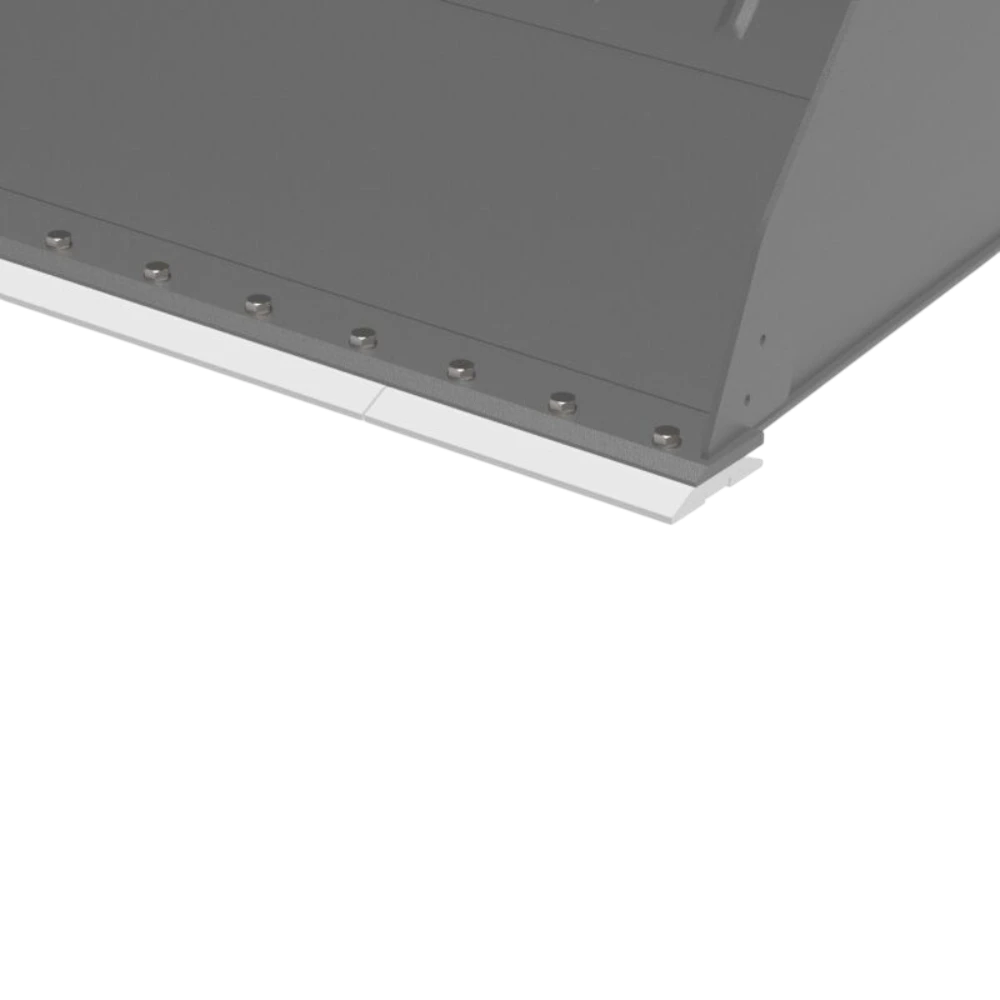

Die Standard-Schneidkante ist im Grundartikel enthalten. Alternativ wählen Sie ein größenabhängiges HB500-, gezacktes oder Kunststoff-Wendemesser. Pro Schaufel ist eine Schneidkantenausstattung vorgesehen. Kunststoff steht nur für 90, 100, 120 und 140 zur Verfügung. Beim Wechsel auf 160 wird diese Auswahl auf Standard zurückgesetzt; für andere Ausstattungen wird die passende Artikelnummer der neuen Größe verwendet.
Stopfen und Überlaufschutz sinnvoll ergänzen
Schürfleisten-Stopfen S+ mit 19,4 mm Durchmesser im Satz zu 15 Stück sind für die Standardausstattung ohne geschraubtes Wendemesser vorgesehen. Sie verschließen die entsprechenden Öffnungen der Schürfleiste, etwa bei der Arbeit mit rieselfähigem Material. Beim Wechsel auf ein Wendemesser entfällt der Stopfensatz automatisch.

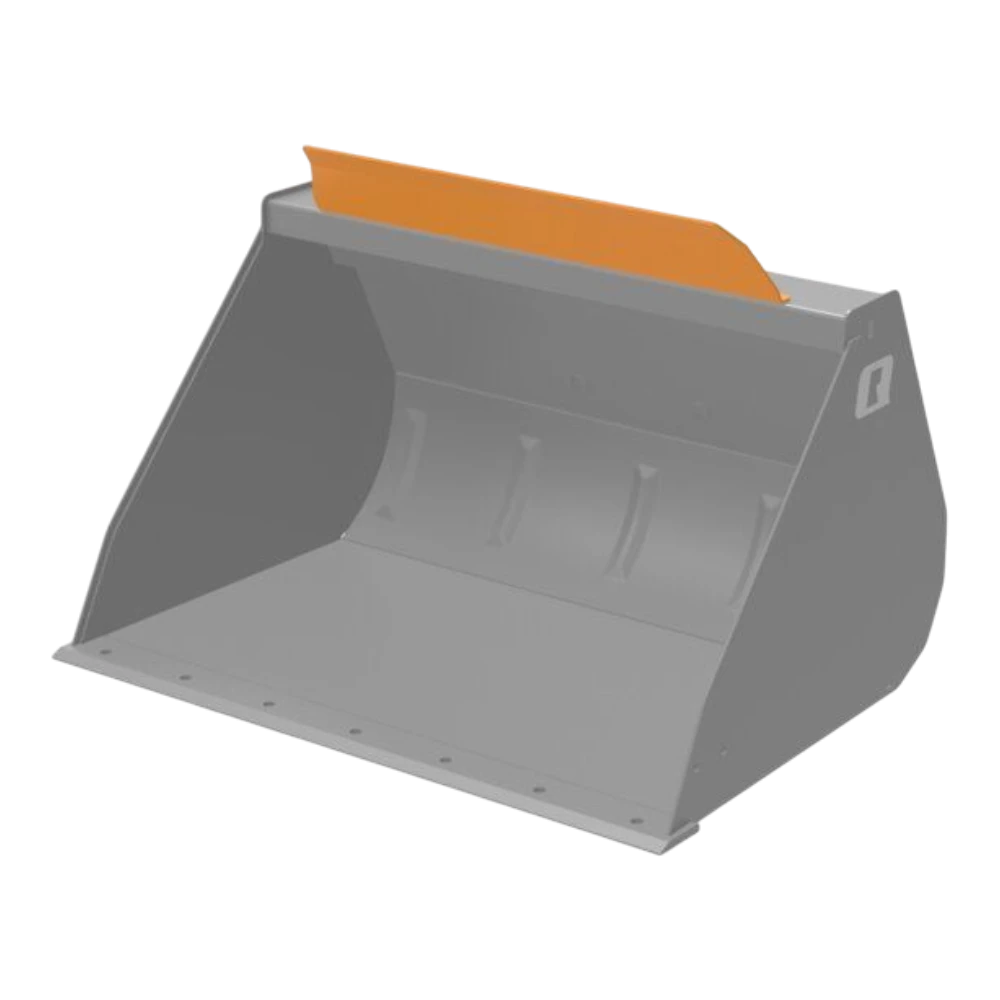

Der Überlaufschutz S ist für GS+ 100, 120, 140 und 160 verfügbar und lässt sich mit den freigegebenen Schneidkantenausstattungen kombinieren. Für Größe 90 ist er nicht vorgesehen. Schaufelzähne und Wall Saver sind nicht Teil dieses GS+-Konfigurators.
Montage und transparenter Bestellumfang
Gewähltes Zubehör kann unabhängig vom Hakensatz vormontiert werden, auch bei Keine Aufnahme. Mit gewähltem Haken ist dessen Montage möglich; mit Haken und Zubehör steht die gemeinsame Montage zur Verfügung. Sie wählen höchstens eine Montageleistung oder Keine Montage.
Vor dem Hinzufügen zum Warenkorb sehen Sie die Grundschaufel und alle gewählten Einzelartikel mit ihren aktuellen Shoppreisen. Die Standard-Schneidkante wird nicht zusätzlich berechnet; ohne Hakensatz enthält die Stückliste keinen Hakenartikel.
